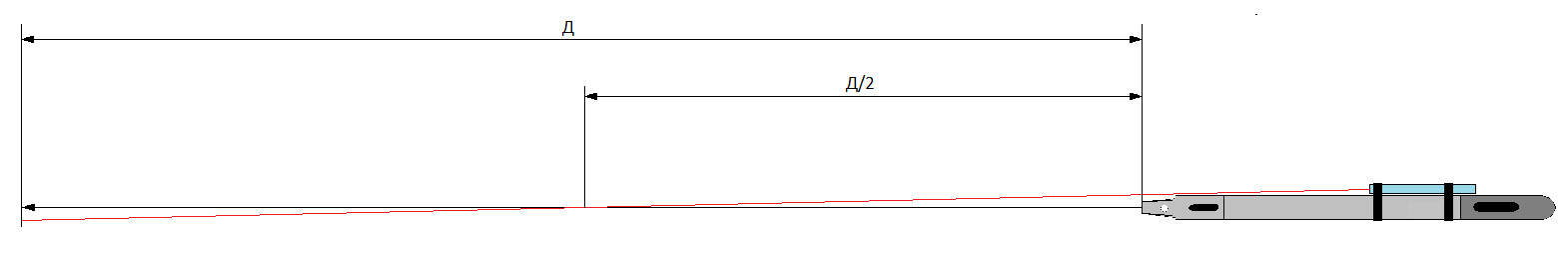

ЛЦУ крепится параллельно рабочему гидроцилиндру, расстояние от оси канала рабочего гидроцилиндра до луча составляет 25 мм. В принципе, это небольшое расстояние, которым можно пренебречь, особенно если учитывать продолговатую форму рыбьего тела. Но во имя точности необходимо сказать, что более правильно сделать так, как на рисунке ниже (вид на ружьё сверху).

Перед настройкой следует закрепить ЛЦУ на ресивере с помощью кронштейнов, не затягивая сильно их винты. Настройка производится путём вращения ЛЦУ вокруг его оси (так как центровка луча допускает небольшое отклонение относительно оси вращения), а также перемещением кронштейнов вверх-вниз до получения требуемого угла. Найдя нужное положение, затянуть винты кронштейна. Лучше делать это постепенно, поскольку при затягивании винтов луч немного уходит. Далее следует проверить, пересекает ли гарпун при своём движении луч лазера, чтобы оценить настройки ЛЦУ, в том числе и в вертикальной плоскости.
